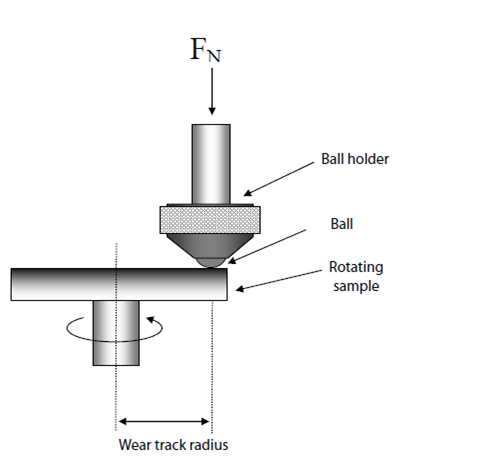

Le principe du Pin-on-disc consiste à placer une broche de poids connu avec précision sur un bras rigide et élastique, le tout étant placé en position stable en un point de contact sur un plateau en rotation.



Le coefficient de frottement est déterminé en mesurant la déviation du bras élastique et l'usure de la broche et du plateau sont calculées a partir de la perte volumique du matériau.

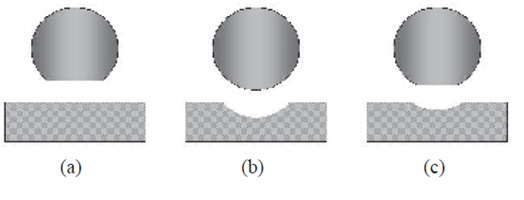

Il existe trois situations distinctes de résisance à l'usure entre la sphère de contact et le plateau. Tout d'abord, la ball est la seul à s'user, ensuite, seul le disque s'use et, finalement, la sphère de contact et le plateau s'use simultanement.











Exemples de courbe de friction sur l'échantillon:
